天轮平台监测装置
概述

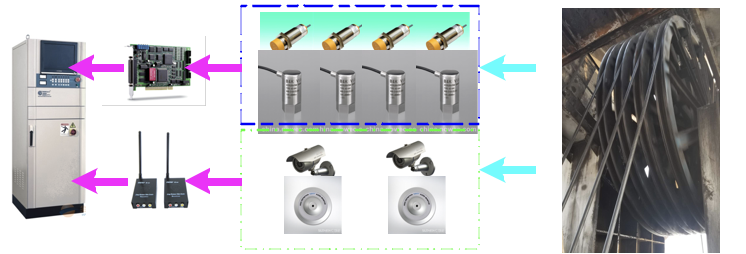

天轮是矿井提升系统的重要部件,一旦出现如偏摆过大、轴承异常等故障会严重威胁提升作业的安全性。KDTL-1型天轮监测装置为天轮运行状态的监测提供了切实有效的装置保障,通过在时域和频域内对位移与振动信号进行分析,评价天轮的健康状况;采集天轮平台的音视频信号,并通过无线通信的方式向提升机操作室传输,实现在地面对天轮平台的监听与监视。
功能

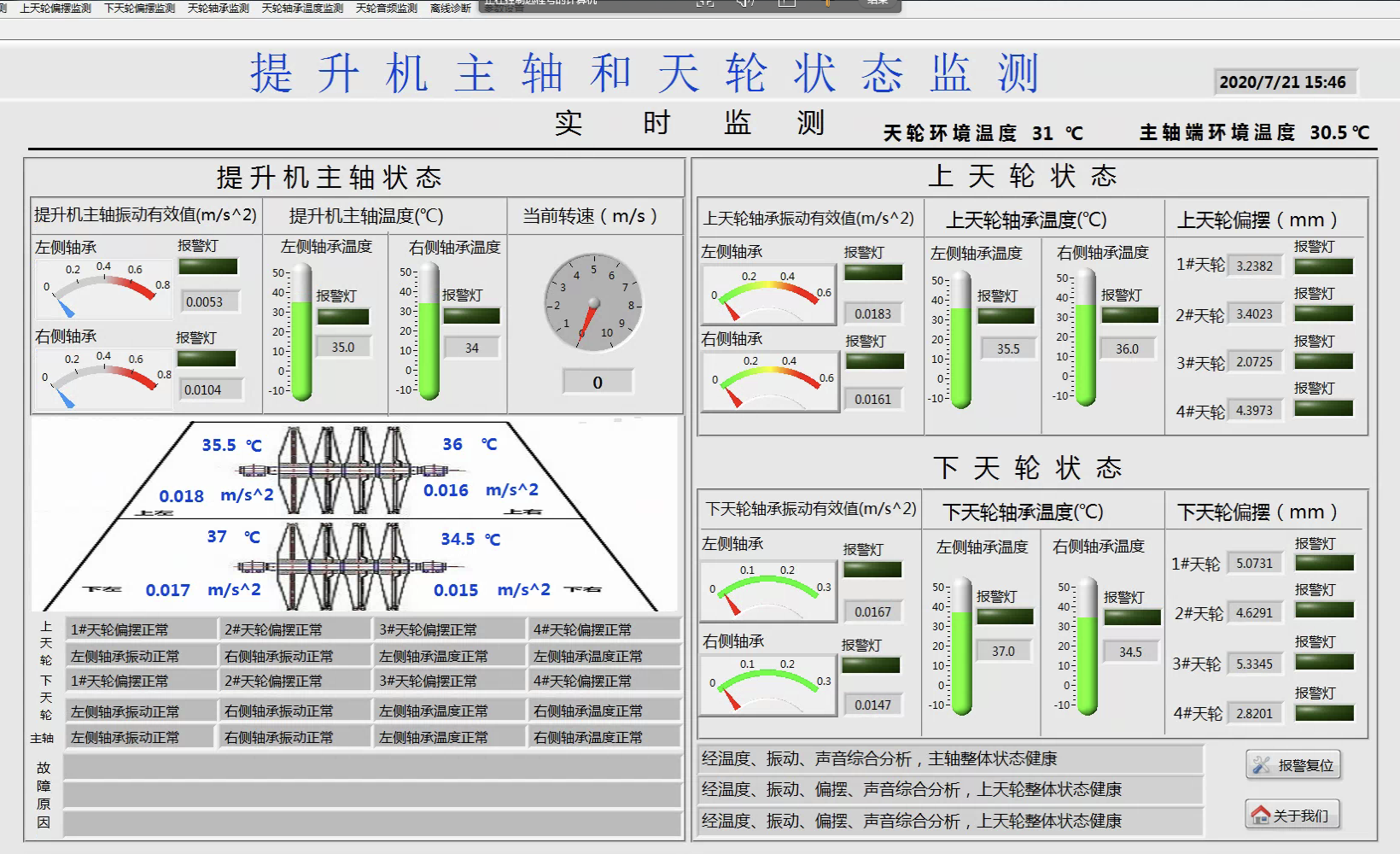

- 实时采集、显示各天轮的偏摆位移信号,并在偏摆超限时进行报警;
- 实时采集、显示各轴承座振动信号,并在频域内进行频谱分析,对轴承故障进行诊断;
- 对天轮平台的概貌进行全天候红外视频采集,并通过无线方式向地面传输;
- 拾取天轮平台的音频信号并进行无线传输,在操作室可选择性进行播放;
- 综合所获取的天轮状态参数对天轮健康状态进行评价;
- 对发生天轮偏摆、轴承异常等故障进行记录和查询。
技术参数
|
项目 |
参数 |
控制柜 |
PCI信号采集分辨率 |
16位 |
最大采样率 |
100KS/s |
通道数 |
16路差分 |
供电电压 |
220VAC |
振动测试 |
振动测量范围 |
±1g |
频响 |
0-400Hz |
工作温度 |
-25-80°C |
灵敏度 |
5000±50mV/g |
供电电压 |
+24V |
线性度 |
<±0.5%F.S |
偏摆测试 |
偏摆测量量程 |
3-15mm |
供电电压 |
10-30VDC |
工作温度 |
-25 -+75 °C |
防护等级 |
IP 67 |
视频采集 |
分辨率 |
PAL:752(H)*582(V) |
供电 |
DC12V 2A |
镜头 |
6mm |
视频输出 |
1.0vp-p75 |
音频采集 |
供电电压 |
(DC)9V-12V |
监听环境 |
10-150平方 |
输出信号电压 |
5v p-p |
无线传输 |
供电 |
DC12V 2A |
无线模块频段 |
2.4GHZ |
无线模块发射功率 |
3W |
天线 |
定向平板天线(14DB) |
输入信号 |
音频、视频模拟信号 |
输出信号 |
微波模拟信号 |
